改进型顶燃式热风炉十大特色技术

山冶设计是国内唯一一家具有4000以上高炉配套顶燃式热风炉总承包业绩和能力的单位,拥有具有自主知识产权的新一代绿色智能顶燃式热风炉技术,拥有13项专利,在国内外140余座高炉上应用,占据国内40%以上市场份额,并拓展到亚洲、欧洲、南美、非洲等国外市场。其中4000以上高炉配套热风炉总承包业绩7座,3000~4000高炉配套热风炉业绩7座。山冶设计的顶燃式热风炉技术经过近20年的不断发展,创造了多项国内第一:

设计了中国第一座顶燃式热风炉——莱钢3#750高炉配套热风炉;

自主设计总承包了中国5000级高炉顶燃式热风炉工程——山钢日照精品基地2X5100高炉热风炉系统;

中国第一个内燃式改成顶燃式热风炉工程——2006年攀钢2#高炉热风炉改造项目;

中国第一个3000级高炉炉容的内燃式改成顶燃式热风炉工程——邯钢3200高炉热风炉改造项目;

欧洲第一个内燃式改成顶燃式热风炉工程——阿赛洛米塔尔波兰工厂热风炉改造项目;

国内专业性的热风炉工程技术公司,专门从事热风炉系统的技术开发、工程咨询和总承包工作,拥有技术研发、工程设计、施工管理、设备材料监制、开车等一大批专业人才。

热风炉生产可达到以下指标:

①纯烧高炉煤气(760Kcal/N)、无外加燃烧炉系统,风温达到1250℃,外加燃烧炉系统风温达到1300℃,煤气消耗控制在580N/h以下;

②寿命长:炉本体和外围管系同时保证两代高炉炉役;

③投资省:比同类型其它热风炉节省投资10%以上;

④环保:CO排放<100PPmNox排放<50mg/N

改进型顶燃式热风炉十大特色技术:

1、高效低氮燃烧技术:燃烧室截面温度分布均匀度提高10%,温差<25 ℃;

2、燃烧器隔热层:可使空煤气环腔外壁温度降低200℃,有效降低热损失;

3、炉壳全钢支撑臂结构:取消支撑臂耐火混凝土,节省投资;

4、蓄热体建立温度场的理念:改变以往片面截取蓄热体纵向温度点进行蓄热体计算的方式,全面分析蓄热体热交换过程,建立温度场热交换模型,加入时间坐标,精确得出蓄热体关键设计指标:加热面积和蓄热能力(砖重);

5、燃烧室炉壳高效防晶间应力腐蚀系统:有效解决Nox产生的晶间应力腐蚀问题;

6、碟形炉底结构:彻底解决刚性炉底上翘现象;

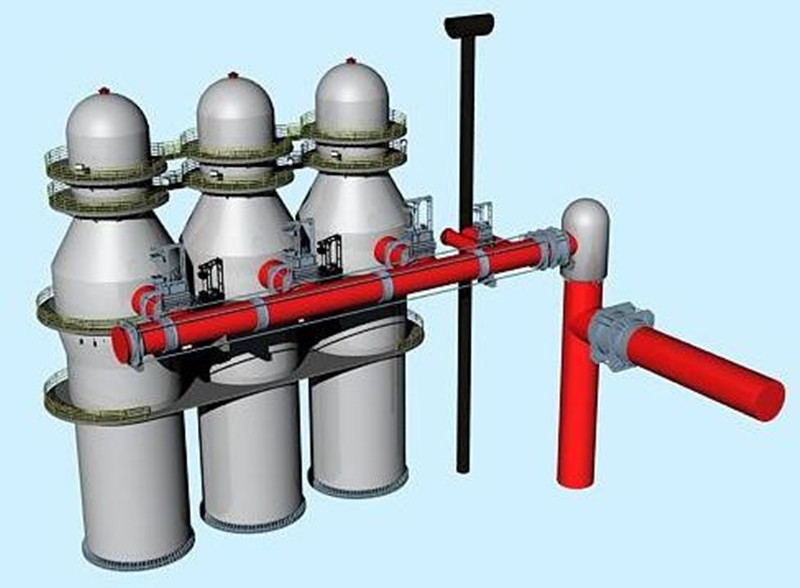

7、热风管系补偿技术,合理设置补偿器、拉杆、支架,分段补偿,合理消除应力;

1)合理设置支管补偿器,避免热风阀法兰受扭矩;

2)总管-支管三岔口设导向点,避免挤砖掉砖;

3)合理消除固定点水平推力,大大减小框架受力;

4)绝热层使用低铁莫来石保温砖,抗高温高压性能好,长期使用不粉化;

5)稳定的热风出口结构:热风出口完全坐落在炉体直段上,使用组合砖砌筑;形式,热风出口采用稳定的三环结构,彻底解决热风出口易跑风发热的弱点,保证热风出口长期使用稳定性;

6)热风管系测温系统;

8、自动烧炉控制系统:提高风温5℃,节省煤气消耗5%

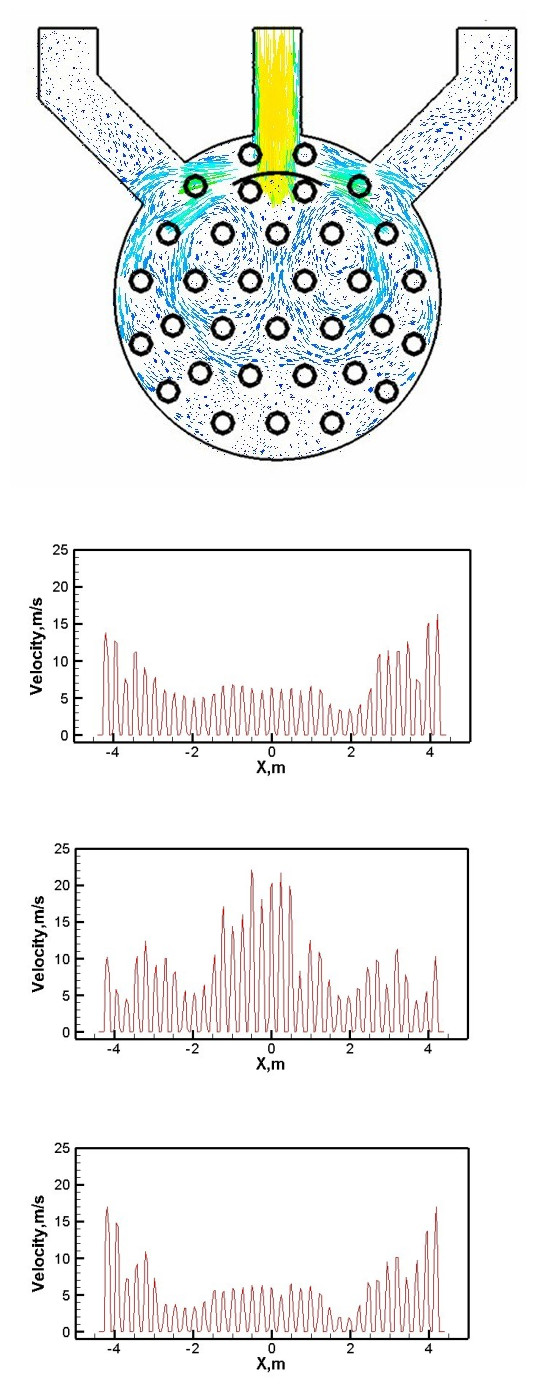

9、冷风分配装置:提高冷风在蓄热体截面上的均匀度10%


不同挡板结构蓄热体底部中心线上速度分布

10、针对不同燃气介质开发多种烘炉设施,满足新建厂区热风炉烘炉及高炉烘炉、开炉的需要。安全可靠,自动化程度高。
